NRCAD

No more Rework

선을 없앴습니다.
리워크도 사라졌습니다.

전장회로도의 모든 복잡성은 '선'에서 시작됩니다.

NRCAD는 선을 표(Table)와 코드(Code)로 대체하여,
전장회로도의 쓰기, 읽기, 수정하기를 쉽고 정확하게 만듭니다.

BEFORENRCADFROM TO CODEA01 B03 H1A02 B01 H2A03 C02 H3B01 C01 L1B02 C03 L2C01 D01 P1Line → Table + Code

Core Values

NRCAD의 네 가지 원칙

10년간 전장회로 설계 현장에서 경험한 문제의 근인을 파악하고,
그 근인을 제거하기 위해 만든 원칙입니다.

No more Rework

더 이상의 리워크를 만들지 않겠다는 철학.
설계 실수의 근인을 제거하여 리워크 자체가 발생하지 않는 구조를 만듭니다.

선을 없애다

전장회로도의 모든 복잡성은 선(Line)에서 시작됩니다.
선을 표(Table)와 코드(Code)로 대체하여
설계의 복잡성을 근본적으로 제거합니다.

쓰기 · 읽기 · 수정

전장회로도로 하는 업무 3가지를 모두 쉽고 정확하게.
설계(쓰기), 검토(읽기), 설변(수정)의 전체 사이클을 개선합니다.

홍익 Engineer

널리 엔지니어를 이롭게 하자.
기업의 비효율을 개선하고,
동료 엔지니어의 고생과 아픔을 덜자는 마음에서 시작했습니다.

The Problem & The Solution

모든 낭비의 시작은 전장회로도에 있었습니다

전장회로는 나날이 고도화되는데
설계 방식은 1990년대와 다를 것이 없습니다.
고도화된 전장회로를 구식 방식으로 설계하니 문제가 생겼습니다.

대한민국 국토 면적의 70%가 산지도면 면적의 대부분이 선으로 가득 찬 전장회로도

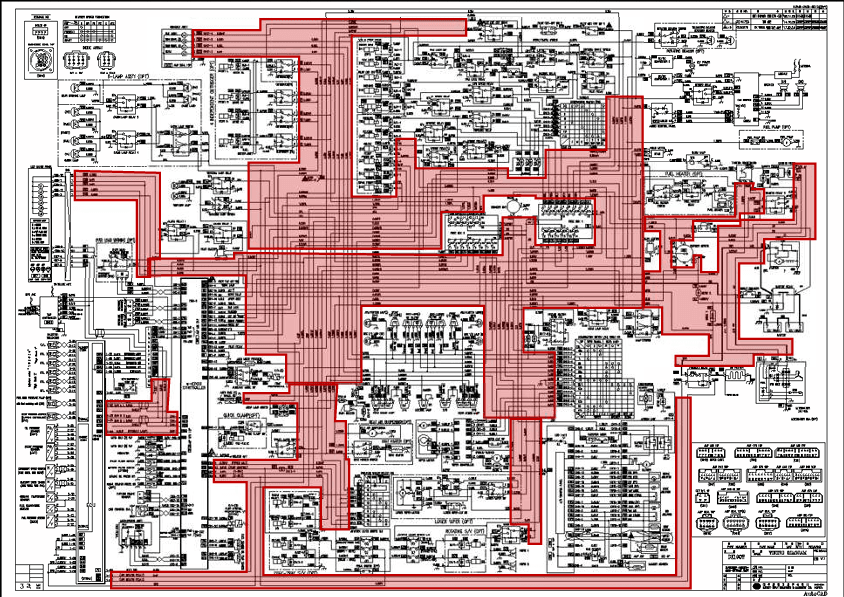

실제 전장회로도 — 붉은 영역이 모두 선(Line).
도면 면적의 70%를 차지하는 선이 설계 실수의 주원인이다.

Pain

설계 실수 · 리워크

복잡한 회로도에서
반복되는 설계 실수와 리워크의 악순환

Root Cause

근인: 선(Line)

회로도 면적의 70%가 선.
선이라는 형식 자체가 실수를 유발

Solution

표 + 코드로 전환

선을 없애고
Table과 Code로 연결 정보를 구조화

Result

No more Rework

쓰기·읽기·수정이 쉽고 정확해져
리워크가 사라진다

Write · Read · Modify

전장회로도의 세 가지 업무를 바꿉니다

쓰기, 읽기, 수정하기.
이 세 가지를 쉽고 정확하게 만드는 것이 NRCAD의 전부입니다.

자세히 보기
전장설계의 세 기둥 — 쓰기, 읽기, 수정을 쉽고 정확하게

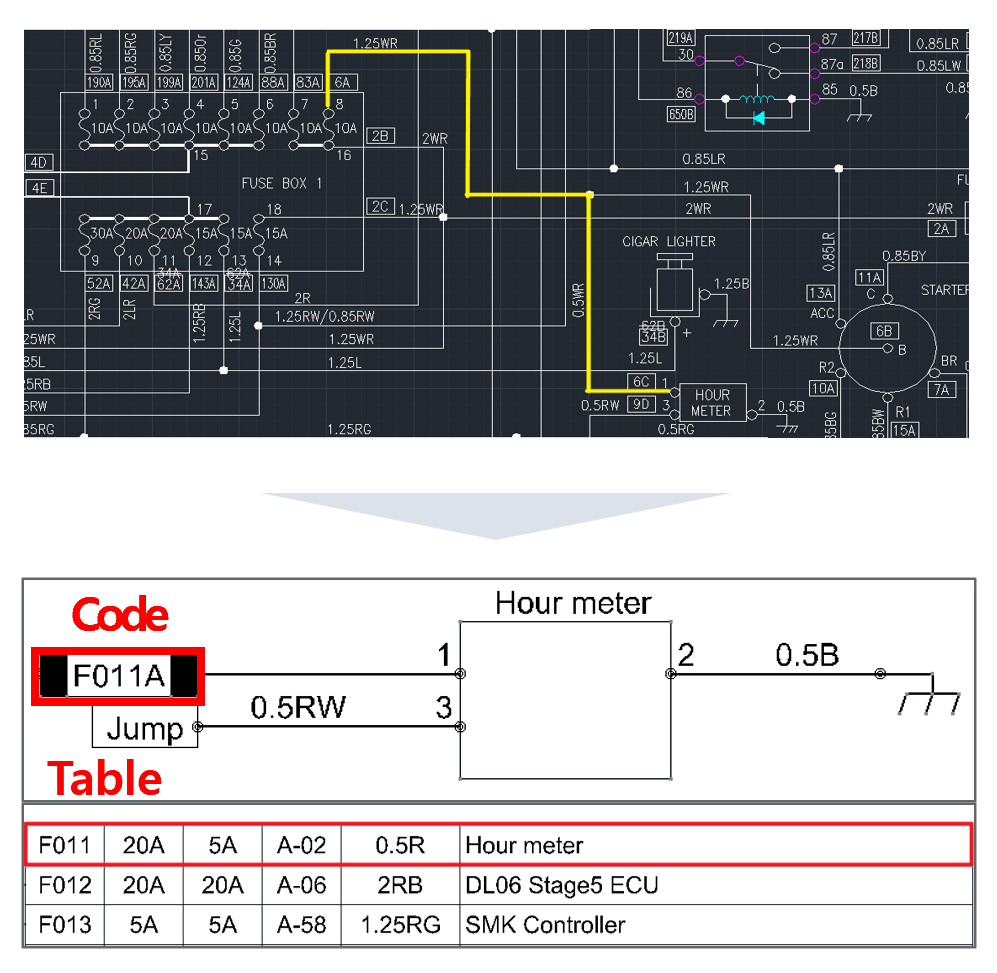

표와 코드 — 복잡한 선의 60%를 표와 Code로 대체

표와 코드 → 쓰기 · 읽기가 쉬워진다

복잡한 선의 60%를 표(Table)와 코드(Code)로 대체합니다.
선이 사라지니 설계(쓰기)가 정확해지고,
선을 따라갈 필요 없이 표를 읽으면 됩니다(읽기).

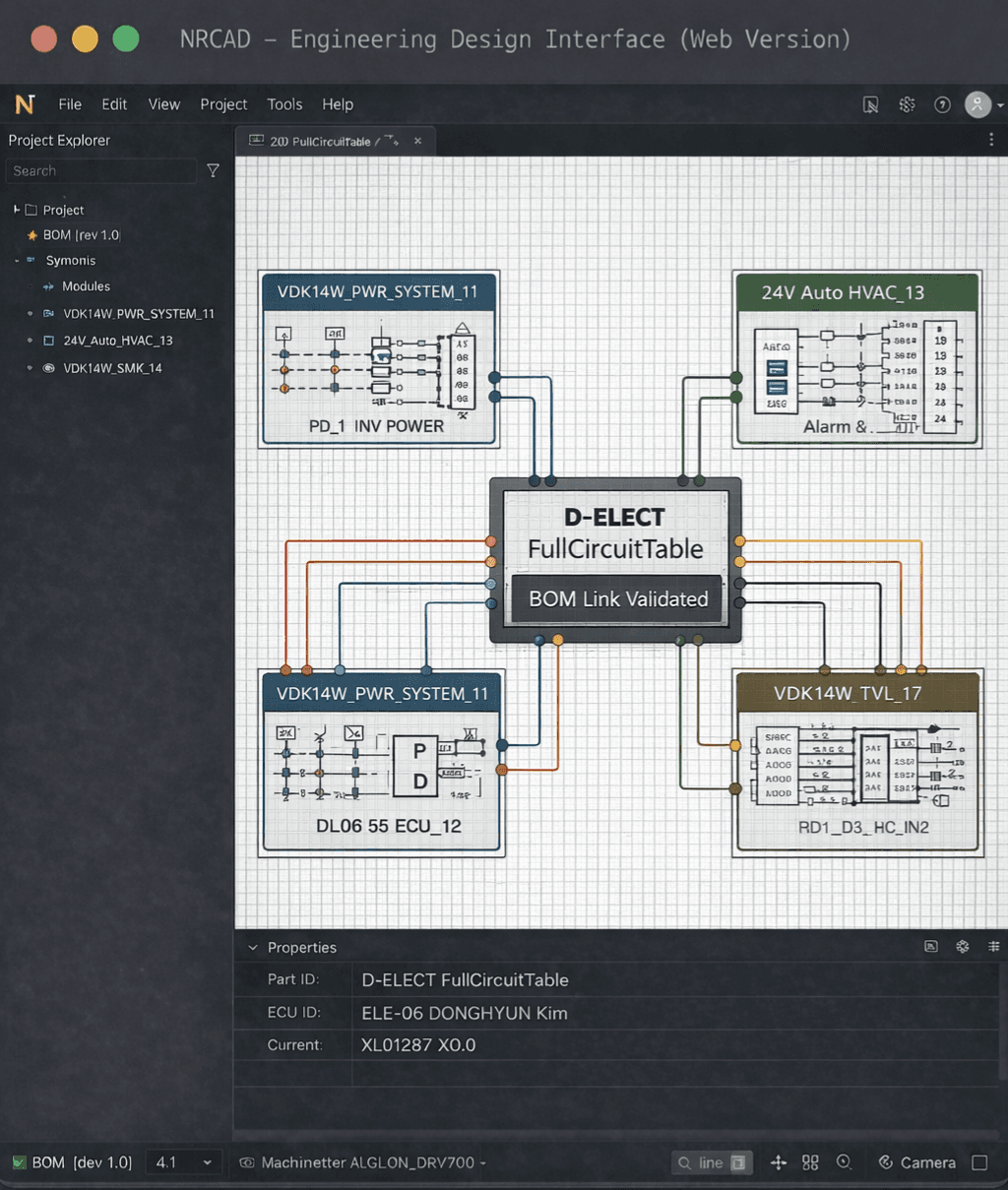

BOM 구조 — 심볼→모듈→전장회로도, 재사용성 극대화

BOM 구조 → 수정하기가 쉬워진다

기능별 모듈 회로도를 BOM으로 조합하여 전체 회로도를 완성합니다.
설변 시 BOM만 수정하면 여러 기종에 일괄 적용되어
재사용성이 극대화됩니다.

NRCAD Tool

전장회로 설계 전용 Tool

NRCAD는 전장회로도의 쓰기, 읽기, 수정하기를
쉽고 정확하게 해서 더 이상의 리워크를 만들지 않겠다는
철학을 가진 전장회로 설계 전용 Tool입니다.

자동차, 선박, 항공기, 특수차량 등
다양한 차종의 전장회로 설계에 적용할 수 있습니다.
Tool License와 Plug-In License로 필요한 기능만 선택하여 사용합니다.

N→1
다기종 설계
옵션표와 BOM으로 한 번에 설계
코드
설계 변경
선 삭제/재작도 없이 코드 수정
자동
연계 부품
Fuse Box 명판, VCU 사양서 자동 생성
일괄
다기종 설변
Module 수정 → BOM 확대 적용
제품 역량 자세히 보기
NRCAD — Engineering Design Interface
NFileEditViewProjectToolsHelp
Project Explorer
Project
Layers
Signal Net A1
Power Net
BOM [dev 5.1]
2DSchematic Board (rev 2.2)
MCU_Main_V1 (U1)A1A2A3A4A5A6CAN1 HCAN1 LCAN2 HCAN2 LFuse BoxFx01AFx02AFx03AC11AC11AC12AC21ARear CameraAuto-Routing ValidatedBOM Link Active
Properties
Part IDMCU_Main_V1
CurrentH-H70A
TempAL6061
BOM [dev 5.1]4.1
NRCAD — Circuit Design Tool (Proto Type)

Why NRCAD

왜 기존 방식으로는
안 되는가

기존 회로도와 경쟁사의 도구는
전장품 간의 연결을 모두 선(Line)으로 나타냅니다.
Fuse Box, VCU처럼 핀이 많은 부품에는 수많은 선이 연결되는데,
주변 공간이 부족해 부품을 멀리 배치하고 긴 선으로 이어야 합니다.

멀리 떨어진 두 부품을 긴 선으로 잇는 과정에서 실수가 발생합니다.
중복 기재 오류, Wire 사양 선정 오류, 회로도 연계 부품 설계 오류.
팔만대장경도 0%의 오타율을 달성하지 못했듯,
복잡한 회로도에서 사람의 정성만으로 실수를 0%로 만드는 것은 불가능합니다.

방법을 바꿔야 합니다.
NRCAD는 이 '선'이라는 근본 원인을 제거했습니다.
선으로 나타내던 정보를 표(Table)와 코드(Code)로 대체하니,
설계가 쉬워지고, 읽기가 쉬워지고, 수정이 쉬워졌습니다.

복잡한 선의 60%를 표와 Code로 대체

복잡한 선의 60%를 표(Table)와 코드(Code)로 대체 —
쓰기, 읽기, 수정이 쉽고 정확해진다

선 → 표 + 코드

Fuse Box·VCU 연결 정보를
표와 Code로 구조화

N번 → 1번

옵션표와 BOM으로
다기종 설계를 한 번에

전장회로 설계의 리워크,
더 이상 만들지 않겠습니다

선을 없앤 전장회로 설계 전용 Tool, NRCAD.
쓰기 · 읽기 · 수정하기를 쉽고 정확하게 만드는 방법에 대해
이야기를 나누고 싶다면 언제든 연락해 주세요.
